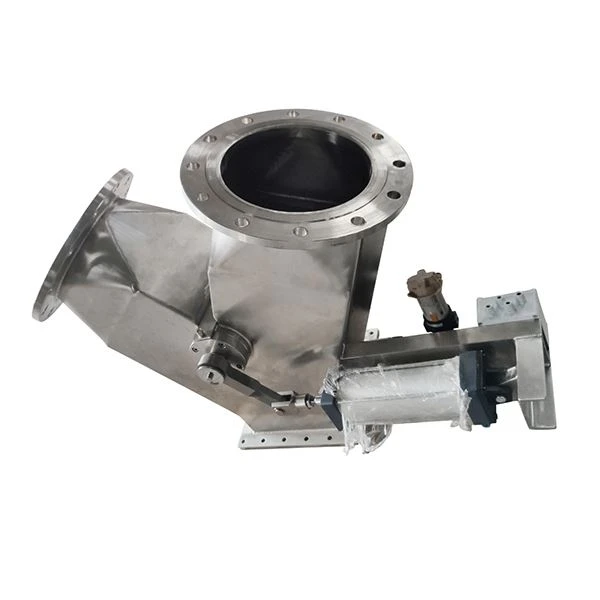

Katup Pengalih Pisau Ganda

Katup Pengalih Pisau Ganda adalah-perangkat kontrol pembalik presisi tinggi yang dirancang khusus untuk sistem pengangkutan cairan, bubuk, dan material granular. Memanfaatkan pengalaman perusahaan selama bertahun-tahun dalam pembuatan katup dan teknologi kontrol fluida, perusahaan ini menggunakan "inti katup penghubung bilah ganda" sebagai intinya, menggunakan tata letak tiga-arah dengan satu saluran masuk dan dua saluran keluar atau dua saluran masuk dan satu saluran keluar. Melalui peralihan linkage yang sinkron pada kedua bilah, kontrol arah aliran media tercapai secara presisi, menggabungkan keunggulan seperti pembalikan yang akurat, penyegelan yang rapat, anti-penyumbatan dan ketahanan aus, serta struktur yang kompak. Diproduksi sesuai dengan standar yang relevan seperti GB/T 9092, API 598, dan ISO 4401, cocok untuk berbagai kondisi pengoperasian dari tekanan normal hingga sedang dan tinggi. Ini banyak digunakan dalam industri seperti mesin konstruksi, peralatan pertambangan, kimia, metalurgi, pembuatan kapal, dan jalur produksi otomatis, sepenuhnya memecahkan masalah industri seperti penyimpangan peralihan, penyegelan yang buruk, kemacetan material yang mudah, dan hubungan yang buruk dari katup pembalik tradisional. Ini menyederhanakan tata letak saluran pipa dan meningkatkan stabilitas operasional sistem dan kemampuan pengendalian.

Sebagai hub pembalik{0}}presisi tinggi untuk sistem penyampaian media, produk ini didasarkan pada "hubungan-bilah ganda untuk pembalikan presisi", dengan tiga fungsi utama yang bekerja bersama untuk menghubungkan saluran pengangkutan dan aktuator, mencapai kontrol media yang efisien sekaligus memastikan pengoperasian yang stabil dan kemudahan penggunaan, serta beradaptasi dengan persyaratan proses yang kompleks dalam berbagai skenario.

Tautan-bilah ganda untuk pembalikan yang presisi: Memanfaatkan inti katup penghubung bilah ganda yang terintegrasi, presisi-yang dikerjakan oleh CNC, bilah ganda digerakkan secara sinkron dan lancar oleh aktuator pneumatik, manual, atau listrik. Sudut mundur dapat dikontrol dengan tepat (0 derajat ~90 derajat), tanpa offset atau gangguan. Hal ini dapat secara fleksibel mencapai peralihan arah aliran dari satu saluran masuk dan dua saluran keluar atau dua saluran masuk dan satu saluran keluar. Penyegelan hubungan-bilah ganda dan pemosisian sinkron menghindari aliran silang media dan penyimpangan pembalikan yang disebabkan oleh-peralihan bilah tunggal. Sangat cocok untuk kondisi kerja dengan persyaratan tinggi untuk akurasi pembalikan, seperti sistem hidraulik presisi serta sistem batching dan konveyor presisi.

Anti-penyumbatan dan anti-akumulasi, cocok untuk berbagai media: Bilah ganda mengadopsi desain yang tipis dan ramping, dan dinding bagian dalam saluran aliran dipoles secara presisi (akurasi pemolesan dapat mencapai 400#), yang halus dan bersih, tanpa tonjolan atau sudut mati. Ini secara efektif dapat menghindari akumulasi dan kemacetan bubuk, bahan granular atau cairan kental, dan cocok untuk bahan granular dengan ukuran partikel 0,1~50mm dan berbagai media fluida. Ketika bilah ganda bekerja sama, bilah-bilah tersebut dapat mengikis material yang sedikit menempel pada dinding bagian dalam saluran aliran, yang selanjutnya mencegah akumulasi dan penyumbatan material, dan sepenuhnya menghilangkan masalah penyumbatan dan waktu henti material. Sangat cocok untuk skenario media pertambangan, kimia, dan media berdebu serta viskositas tinggi lainnya.

Penyegelan ganda untuk pencegahan kebocoran yang sangat baik: Menggunakan struktur penyegelan-pisau ganda, pemasangan ganda-dengan bilah yang terpasang erat pada dudukan katup. Komponen penyegelan terbuat dari bahan-tahan tekanan tinggi,-tahan aus, dan-penuaan seperti FKM (fluororubber), PTFE, dan NBR (karet nitril), yang dapat dipilih secara fleksibel sesuai dengan karakteristik media untuk mencapai kebocoran nol ANSI Kelas VI. Untuk kondisi-tekanan tinggi dan-keausan tinggi, struktur segel keras (paduan stellite, tungsten carbide) dapat dikonfigurasi, memberikan penyegelan ganda dan perlindungan ganda untuk secara efektif mencegah kebocoran media dan masuknya udara, menghindari hilangnya media, kerusakan peralatan, dan polusi debu bengkel. Cocok untuk operasi stabil jangka panjang dalam skenario tekanan sedang dan tinggi.

1. Desain hubungan-bilah ganda memastikan peralihan arah yang tepat dan-bebas kesalahan.

Inti ini mengadopsi inti katup penghubung terintegrasi-bilah ganda, yang terbuat dari-bahan paduan berkekuatan tinggi dan dikerjakan secara presisi. Bilah ganda memiliki ketebalan yang seragam dan sinkronisasi hubungan yang kuat. Dikombinasikan dengan mekanisme batas yang presisi, proses pembalikan berjalan lancar,-bebas guncangan, dan tanpa suara, dengan akurasi pembalikan ±0,5 derajat . Ini secara efektif menghindari masalah offset dan aliran silang yang terjadi saat membalikkan dengan satu blade. Kecepatan respons pembalikan dapat dikontrol (dapat disesuaikan dari 0,6 hingga 1,8 detik), yang sesuai untuk kondisi pembalikan yang sering terjadi dan juga dapat memenuhi persyaratan{10}}presisi tinggi dan pembalikan yang mulus. Cocok untuk skenario dengan persyaratan akurasi pembalikan yang tinggi, seperti jalur produksi otomatis, sistem hidraulik presisi, dan sistem batching presisi.

2. Anti-penyumbatan dan-tahan aus, cocok untuk berbagai media dan berbagai kondisi kerja.

Badan katup dan inti katup-bilah ganda dibuat secara presisi dari baja tuang atau baja tahan karat (304, 316L, CF8/CF8M opsional). Beberapa model ringan menggunakan paduan aluminium berkekuatan tinggi-yang menyeimbangkan ringan dan daya tahan, dan dapat digunakan di lingkungan yang sulit seperti semprotan garam laut, kelembapan dan suhu tinggi, serta debu tinggi. Permukaan bilahnya dikeraskan atau dilas dengan paduan keras (HRC Lebih besar dari atau sama dengan 58), dengan ketahanan aus, ketahanan korosi, dan ketahanan benturan yang sangat baik, yang secara efektif dapat menahan penggerusan bubuk dan material granular berkecepatan tinggi serta erosi cairan korosif. Desain saluran aliran yang ramping menghilangkan sudut mati untuk sisa material, dan cocok untuk berbagai media seperti oli hidrolik, oli mineral, cairan kimia, bubuk, dan material granular, dan juga dapat menangani kondisi keausan tinggi dan korosi yang kuat.

3. Struktur kompak dan kemampuan beradaptasi instalasi yang kuat.

Menampilkan desain yang terintegrasi dan ringkas dengan inti katup-bilah ganda yang sangat terintegrasi, katup ini mengurangi ukurannya hingga lebih dari 35% dibandingkan dengan katup pengarah tradisional, sehingga menempati lebih sedikit ruang pemasangan. Ini sangat cocok untuk skenario-yang terbatas ruangnya seperti ruang mesin kapal, mesin konstruksi, dan jalur produksi otomatis kecil. Diameter nominal mencakup DN40~DN450, dan antarmukanya mengadopsi sambungan flensa standar GB/T 9113 dan ANSI B16.5, yang dapat dihubungkan secara mulus dengan berbagai sistem pengangkutan pneumatik, sistem hidraulik, saluran pipa pengangkut, dan aktuator. Ini mendukung berbagai metode instalasi, termasuk instalasi horizontal dan vertikal, tanpa memerlukan modifikasi yang rumit. Ini sangat mudah beradaptasi dan secara fleksibel dapat beradaptasi dengan persyaratan tata letak saluran pipa yang berbeda.

4. Mudah dioperasikan dan biaya perawatan rendah

Ini mendukung mode penggerak manual, pneumatik, dan listrik. Penggerak manual dilengkapi desain pegangan ergonomis, membuat pengoperasian menjadi mudah dan fleksibel, memungkinkan intervensi manual dengan cepat dalam keadaan darurat. Penggerak pneumatik dan listrik memungkinkan kendali jarak jauh dan hubungan otomatis, beradaptasi dengan jalur produksi otomatis industri dan menghilangkan kebutuhan akan-pengoperasian manual di lokasi, sehingga meningkatkan efisiensi operasional secara signifikan. Desain modular memungkinkan pembongkaran individu dan penggantian komponen yang rentan seperti bilah ganda dan segel, menghilangkan kebutuhan untuk membongkar seluruh katup, sehingga meningkatkan efisiensi perawatan lebih dari 50%. Konfigurasi standar suku cadang yang rentan memfasilitasi pengadaan, memastikan ketahanan aus dan daya tahan, mengurangi frekuensi penggantian, serta menghasilkan getaran yang rendah dan tingkat kegagalan yang rendah selama pengoperasian peralatan, sehingga memungkinkan pengoperasian terus-menerus dalam jangka panjang.

5. Tahan tekanan tinggi, operasi yang stabil dan andal.

Setelah pengujian-kekuatan tekanan dan kelelahan tinggi, tekanan kerja dapat mencakup tekanan atmosfer hingga 16MPa, dan dapat disesuaikan dengan kondisi tekanan sedang dan tinggi Kelas 600 (sekitar 10MPa). Kisaran suhu -30 derajat hingga 400 derajat. Ini dapat beroperasi secara stabil untuk waktu yang lama dalam kondisi kerja yang kompleks dengan suhu tinggi, tekanan tinggi dan getaran yang kuat tanpa deformasi atau kebocoran. Bilah ganda mengadopsi struktur sambungan penghubung yang kaku dan dilengkapi dengan perangkat batas yang tepat untuk memastikan posisi yang kokoh dan menghindari penyimpangan pembalikan yang disebabkan oleh fluktuasi tekanan sedang. Pada saat yang sama, ini memastikan stabilitas tekanan sistem dan menghindari fluktuasi tekanan udara dan tekanan hidrolik yang disebabkan oleh pembalikan.

6. Sangat kompatibel, dapat beradaptasi dengan kebutuhan berbagai industri.

Hal ini dapat diintegrasikan secara mulus dengan sistem konveyor pneumatik, sistem hidrolik, peralatan pengukuran, dan aktuator kami, dan cocok untuk kebutuhan proses berbagai industri seperti mesin teknik, pertambangan, kimia, pembuatan kapal, dan jalur produksi otomatis. Ini mendukung penyesuaian non-standar dan dapat menyesuaikan struktur bilah, bahan penyegel, diameter nominal, dan kecepatan mundur sesuai dengan persyaratan karakteristik media, frekuensi mundur, ruang pemasangan, dan metode penggerak untuk memenuhi kondisi kerja pelanggan yang dipersonalisasi. Pada saat yang sama, sistem ini mematuhi standar hidrolik internasional dan mudah diintegrasikan dengan sistem multi-merek.

Shanghai Hanye Engineering Technology Co., Ltd. berspesialisasi dalam kontrol cairan dan material, dengan fokus pada titik kesulitan pembalikan media yang tepat. Dengan "penyegelan yang presisi dan efisien, anti-penyumbatan, dan-tahan aus, serta andal" sebagai prinsip intinya, ia memberi pelanggan Katup Pengalih Pisau Ganda yang sangat andal dan mudah beradaptasi serta solusi terkait. Untuk detail parameter, solusi adaptasi kondisi pengoperasian, atau-studi kasus di lokasi, jangan ragu untuk menghubungi kami!
